§ 3.4. ТИПЫ ХАРАКТЕРИСТИК

Форма характеристики центробежного насоса качественно определяется значением коэффициента быстроходности, находящимся в пределах от 40 до 600. Насосы с n_s, находящимися в этом промежутке, обладают различными типами характеристик (рис.3.8).

Особенностью характеристик тихоходного насоса (чисто радиального типа) является наличие максимума кривой напора и быстрый рост мощности при увеличении подачи.

Насосы с нормальной быстроходностью и быстроходные обладают монотонно падающей характеристикой напора; их характеристика мощности по сравнению с характеристикой тихоходных насосов располагается более полого.

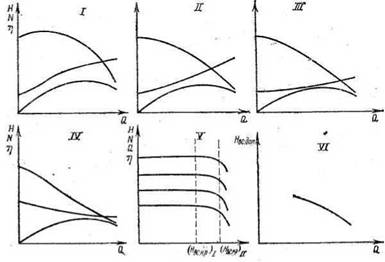

Рис. 3.8. Типы характеристик центробежных насосов:

I- тихоходный; II-нормальный; III- быстроходный; IV- диагональный;

V- кавитационная характеристика; VI- характеристика допустимой высоты всасывания

Характеристика напора диагонального насоса имеет специфическую впадину и поэтому представляется линией двоякой кривизны; характеристика мощности этого насоса показывает снижение потребляемой мощности при увеличении подачи. Последнее является особенностью диагональных, а также осевых насосов.

Кроме обычных, указанных выше типов характеристик центробежные и осевые насосы оценивают с помощью кавитационных характеристик.

Известно, что в насосе, всасывающем жидкость с уровня, лежащего ниже его оси, кавитация возникает при вакуумметрической высоте всасывания, равной или большей её критического значения. Следовательно, при малых вакуумметрических высотах, отличающихся от критической, рабочие параметры насоса - давление, подача, мощность и

КПД от высоты всасывания и сопротивления всасывающего тракта не зависят. При достижении критической вакуумметрической высоты всасывания и дальнейшем увеличении её замечаются медленные в начале, а затем резкие снижения

Давления, подачи, мощности и КПД насоса.

Для выяснения влияния высоты всасывания на работу насоса производят испытания их на кавитационных стендах. Здесь насос испытывают при увеличивающейся высоте всасывания, наблюдая начало кавитации по падению рабочих параметров насоса.

В результате испытания получают кавитационную характеристику (рис. 3.8, V), на которой можно отметить две критические высоты всасывания (H_bc.kp)_iи (H_bckp)_ii.Первая из них соответствует началу кавитационных явлений, вторая - полному развитию кавитации и срыву работы насоса.

Опыт показывает, что работа насоса в интервале (H_bckp)_i
