Виды системных моделей

Способы описания системной модели Sнекоторого объекта определяются точкой зрения на систему, доступной информацией, исследовательским вопросом, видом связей системы и ее элементов.

Основные виды системных моделей Sи их графические представления приведены ниже:

• Модели «черный ящик» (см. рис. 12).

• Модели состава и структуры (см. рис. 13) .

• Структурно-функциональные модели (см. рис. 14).

• Причинно-следственное (каузальных) модели (см. рис. 15).

• Модели информационных потоков (см. рис. 16).

• Модели процессов (см. рис. 17).

Возможны и другие формальные описания систем S,например, в виде совокупности свойств, зависимостей или совокупности состояний. Отметим, что каждое такое описание формально представимо в виде

некоторой модели: графической, теоретико-множественной,

алгебраической и др.

«Черный ящик» - это способ описания системы, в котором внешнему наблюдателю доступны лишь входная и выходная информация, а структура и внутренние процессы не известны.

Рис. 12. Пример описание системы как «черный ящик»

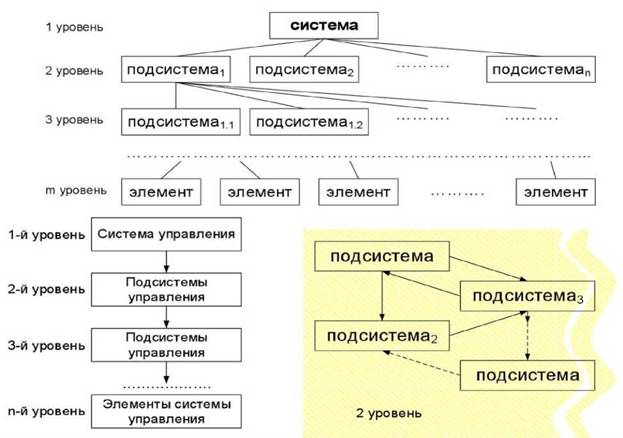

Рис. 13. Описание состава и структуры системы

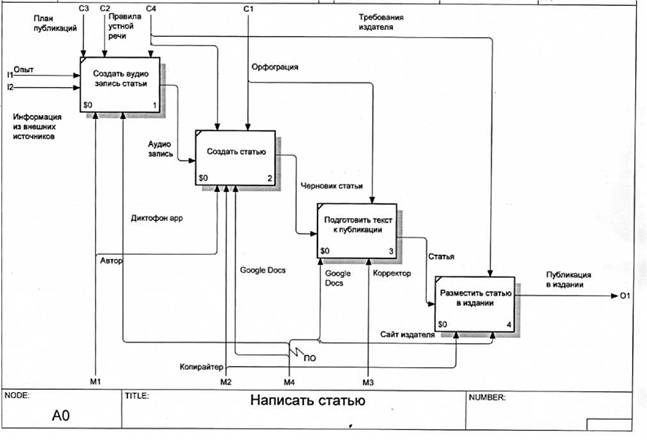

Рис. 14. Структурно-функциональное описание системы

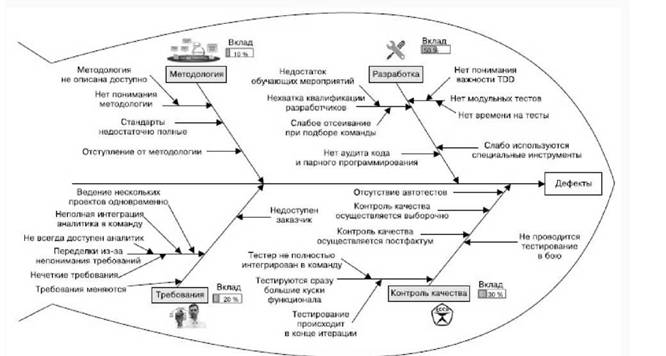

Рис. 15. Пример описания причинно-следственных связей возникновения дефектов при разработке программных систем

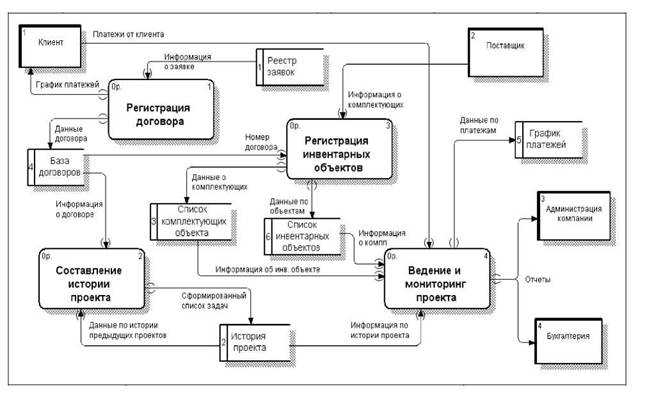

Рис. 16. Описание информационных потоков при обработке договоров и мониторинге выполнения проектов

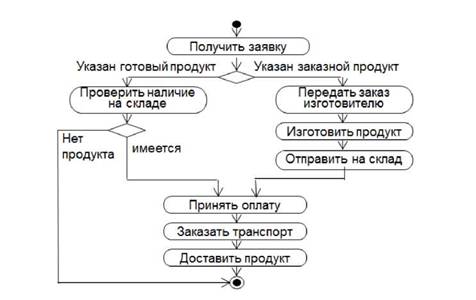

Рис. 17. Описание последовательности процессов в виде диаграммы деятельности

1.2.4.

<< | >>
Источник: Моделирование в задачах анализа свойств систем : учебное пособие / Т. В. Афанасьева, Н. Г. Ярушкина. - Ульяновск : УлГТУ,2019. - 114 с.. 2019
