Компоненты систем

Приведем основные понятия и определения из теории систем, необходимые для формализации описания системной модели S исследуемого объекта.

Система представляет собой определённое множество взаимосвязанных элементов, образующих устойчивое единство и целостность, обладающее интегральными свойствами и закономерностями.

Другими словами система - это некоторая сущность, которую можно выделить в окружающей среде, для этого необходимо:

1. Определить аспект рассмотрения системы, то есть точки зрения, с которой рассматривается сущность.

2. Определить границы системы. В качестве системы может изучаться целое предприятие или его подсистема, например, отдельное подразделение.

Обобщенное описание компонент абстрактной системы Sпредставлено на рис. 6.

Элемент - неделимая часть системы, обладающая самостоятельностью по отношению к данной системе. Неделимость элемента рассматривается как нецелесообразность учёта в пределах модели данной системы его внутреннего строения.

Состав системы - это набор элементов системы.

Свойство - это особенность элемента, обуславливающая его отличие или сходство от других элементов. Свойство может быть ассоциировано и со всей системой.

Рис. 6. Обобщенное описание компонент абстрактной системы

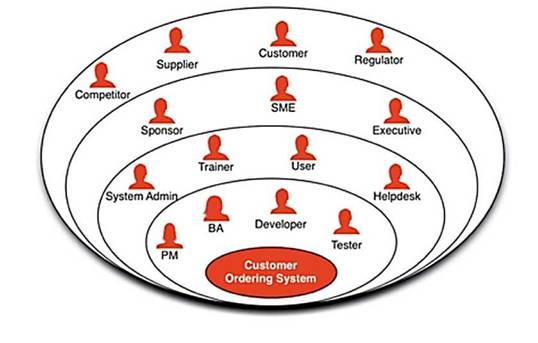

Подсистема - это часть системы, в которой не менее двух элементов, и которая имеет свою обобщенную функцию. На рис. 7. изображен состав стейкхолдеров клиент-ориентированной системы, в виде подсистем.

Структура системы — это элементы и совокупности связей (отношений) между элементами системы, отражающих их взаимодействие.

В исследованиях, проектировании и описании систем выделяют внутренние и внешние связи.

Рис.

7 Система стейкхолдеров процесса разработки и поставки клиенто-ориентированных программных систем

Внешние связи системы - это ее связи со средой, отношения системы и среды. Определение внешних связей позволяет отделить систему от окружающего мира и является начальным этапом описания архитектуры системы.

Окружающая среда системы это контекст, определяющий параметры и обстоятельства всех воздействий на систему. Средой для системы может служить надсистема или ее часть, при этом среда - это тоже система.

Архитектура системы - это основные понятия или свойства системы в окружающей среде, воплощенные в ее элементах, отношениях и конкретных принципах ее проекта и развития (рис. 8). Согласно ГОСТ Р 57100-2016/ISO/IEC/IEEE 42010:2011 для представления архитектуры системы рекомендуется рассматривать такие элементы, как заинтересованное лицо, цель и точка зрения на систему (системный интерес). Для одной точки зрения на систему может быть несколько

описаний архитектуры системы в зависимости от используемой нотации. Например, реальная локальная вычислительная система

• с точки зрения системного администратора, - совокупность

программного, математического, информационного,

лингвистического, технического и других видов обеспечения,

• с точки зрения противника, - совокупность объектов, подлежащих разведке, подавлению (блокированию), уничтожению,

• с точки зрения технического обслуживания, - совокупность

исправных и неисправных средств.

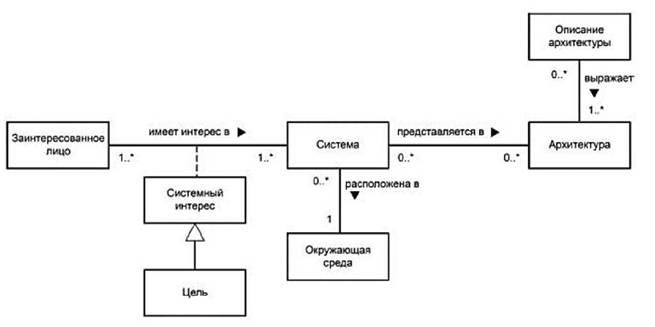

Рис. 8. Пример архитектуры системы согласно ГОСТ Р 57100-

2016/ISO/IEC/IEEE 42010:2011

Точка зрения на систему определяют цель, требования и показатели функционирования системы. Пример описания архитектуры информационной системы в виде диаграммы потоков данных в нотации DFD представлен на рис. 9.

Рис. 9. Пример архитектуры системы в виде диаграммы потоков данных в

нотации DFD

Состояние системы - это ее структура в заданный момент времени, которая представлена значениями свойств входящих элементов и связей.

Поведение системы - множество значений ее состояний и выходов в различные моменты времени.

Процесс - это упорядоченная по времени смена состояний системы, ее элементов, входов и выходов (рис. 10, 11).

Рис. 10. Процесс выполнения задач на разработку компонентов программных систем в гибкой методологии

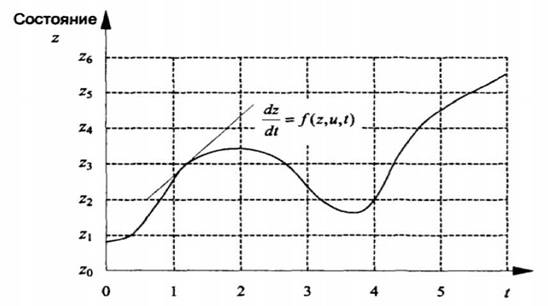

Рис. 11. Процесс изменения состояния некоторой системы

1.2.3.

<< | >>
Источник: Моделирование в задачах анализа свойств систем : учебное пособие / Т. В. Афанасьева, Н. Г. Ярушкина. - Ульяновск : УлГТУ,2019. - 114 с.. 2019
