§ 4.12. ПАРАМЕТРЫ ХАРАКТЕРИСТИКИ ТУРБИН.

Итак, каждый из режимов подобных турбин можно охарактеризовать числовыми значениями нескольких критериев. Наибольший интерес представляют те, которые относятся к режиму, в котором достигается наибольший эффект использования турбобура.

Достаточно характерным можно считать режим, в котором запас по перегрузке турбины крутящим моментом равен двум. В турбине с линейной зависимостью n - M это условие соответствует также максимуму мощности турбины, а в нормальной турбине - ещё и максимуму к. п. д.

В табл. 2 и на рис. 4.15 представлены средние значения критериев П_м , П_Н и ηуказанного режима для различных турбин, применяемых в промышленных турбобурах. Данные получены из таблиц, опубликованных в книге [30], а для

турбин типа «А» с наклонной линией давления (поз. 15 - 17) - непосредственно пс опытным характеристикам ВНИИБТ.

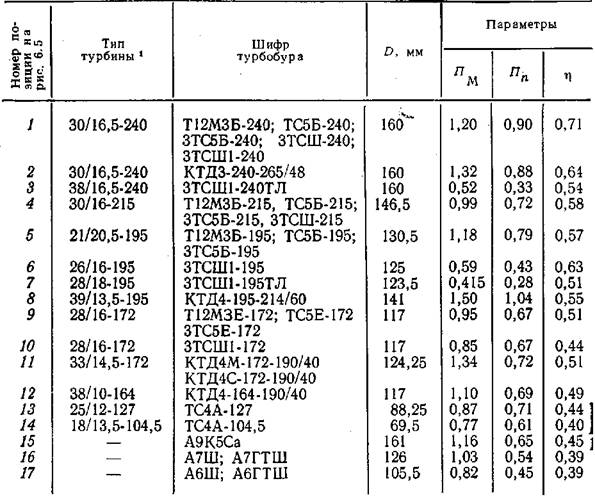

Таблица 2

Параметры турбин турбобуров

В числителе дано число лопастей, а в знаменателе - осевая высота профиля, последнее число - диаметр турбобура.

Если заданы расход жидкости Q, её плотность р, то для турбины с определённым числом ступеней и диаметром Dлегко найти момент, частоту вращения и к. п. д., а затем перепад давления Dp = Mw/ ηQ.

График па рис. 4.15 заменяет собой таблицы моментов, мощностей, частот вращения и давлений при нескольких заданных расходах жидкости, приводимые в справочниках. С помошью этого графика можно ориентировочно определить один из параметров по заданному значению другого.

Из приближённой формулы момента (4.2) следует:

При экстремальном режиме у симметричных турбин

Точки, характеризующие экстремальные режимы у большинства существующих

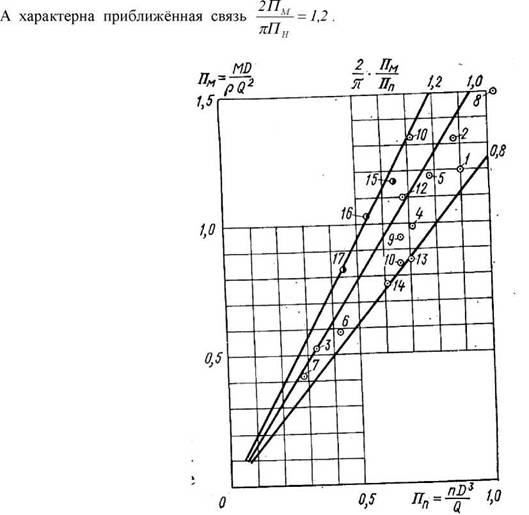

Рис. 4.15. Параметры турбин турбобуров
