Примеры графических представлений систем

Модель какого-либо объекта может быть приближенной копией этого объекта, или отображать некоторые характерные свойства объекта в абстрактной форме. Часто в качестве объекта моделирования ввиду его сложности выступает объект, который рассматривается в виде системы.

Для моделирования исследуемого объекта как системы, его необходимо выделить из среды, определить цель моделирования и описать в терминах формальной системы. Теория систем применяется для представления

моделируемых объектов как систем и построения обобщенных моделей систем, их свойств и поведения, моделей строения и управления.

В дальнейшем будем называть исследуемый объект семантически равнозначными терминами существующий объект, моделируемая сущность, исходная система.

Примеры графического представления различных объектов в виде систем, представленных совокупностью элементов и связей приведены на рис. 2 - 5.

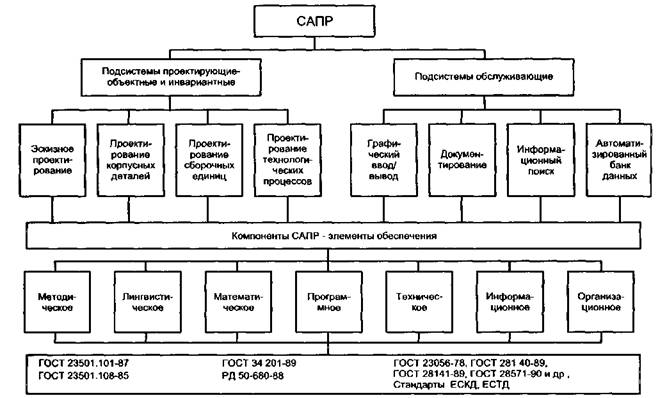

Рис. 2. Пример описания системы автоматизации проектирования

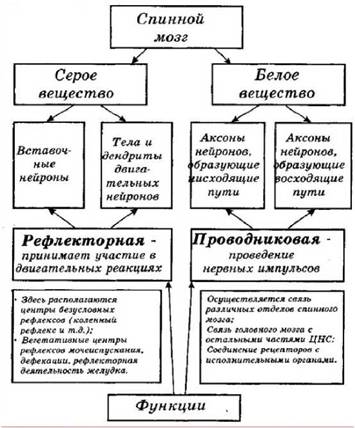

Рис. 3. Пример описания физиологической системы человека «Спинной мозг»

Рис. 4. Пример описания технической системы сортировки конвейерной линии

Social Web

CPS platforms

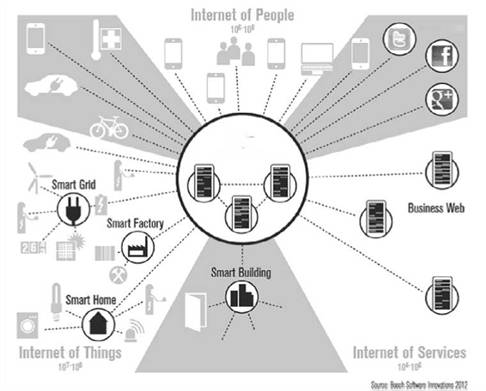

Рис. 5. Пример описания киберфизической системы, возникающей на стыке интернета людей, вещей и сервисов

1.2.2.

<< | >>
Источник: Моделирование в задачах анализа свойств систем : учебное пособие / Т. В. Афанасьева, Н. Г. Ярушкина. - Ульяновск : УлГТУ,2019. - 114 с.. 2019
