Классификация и стадии создания АСУ ТП

Общеотраслевые руководящие материалы (ОРММ) по созданию и применению АСУ ТП в отраслях промышленности ОРММ-2 для классификации АСУ ТП устанавливают следующие признаки:

- уровень, занимаемый системой в организационно-производственной иерархии (табл.1.1);

Таблица 1.1

Классификация АСУ ТП по организационно - производственному уровню

Класс АСУ ТП Примеры ТОУ, пояснения
Нижнего уровня Технологические агрегаты, установки, участки
Верхнего уровня Группы установок, цехи, производства, не включая АСУ ТП нижнего уровня
Многоуровне вые То же, включая АСУ ТП нижнего уровня

- характер протекания управляемого технологического процесса во времени, определяемый непрерывностью или дискретностью поступления исходных материалов, сырья и реагентов, наличием или отсутствием

длительных установившихся и переходных режимов функционирования ТОУ, наличием и длительностью дискретных операций по переработке входных потоков (табл.

1.2);

Таблица 1.2

Классификация АСУ ТП по характеру протекания технологического

процесса во времени

Наименование АСУ ТП Характер технологического процесса
АСУ

непрерывным

ТП

Непрерывный, с длительным поддержанием режимов, близких к установившимся, и практически безостановочной подачей сырья и реагентов
АСУ непрерывно­дискретным ТП Сочетание непрерывных и прерывных режимов функционирования различных технологических агрегатов на различных стадиях технологического процесса
АСУ дискретным

ТП

Прерывистый, с несущественной для управления длительностью технологических операций

- инфо рмационная мощность, характеризуемая числом технологических переменных, измеряемых или контролируемых в данной АСУ ТП (табл.

1.3);

Таблица 1.3

Классификация АСУ ТП по условной информационной мощности

Условная информационная мощность АСУ ТП Число измеряемых или контролируемых переменных
Минимальное Максимальное
Малая 10 40
Пониженная 41 160
Средняя 161 650
Повышенная 651 2500
Большая 2501 Не ограничено

- уровень функциональной надежности АСУ ТП, влияющий на показатели её эффективности (табл. 1.4);

Таблица 1.4

Классификация АСУ ТП по уровню функциональной надежности

Уровень функциональной надежности Краткая характеристика уровня надежности
Минимальный Практически не регламентируется, не требует специальных мер

Средний Регламентируется, но отказы в АСУ ТП не приводят к остановам ТОУ
Высокий Жестко регламентируется, так как отказы в АСУ ТП могут привести к остановам ТОУ или авариям

- тип функционирования АСУ ТП, характеризуемый совокупностью информационных и управляющих функций системы (табл. 1.5).

Таблица 1.5

Классификация АСУ ТП по типу функционирования

Тип функциониро вания АСУ ТП Краткая характеристика особенностей функционирования системы
Информацио нный Автоматически выполняются только информационные функции, решения по управлению принимает и реализует оператор
Локально- автоматическ ий Автоматически выполняются информационные функции и функции локального регулирования, управления.
Решения по управлению процессом в целом принимает и реализует оператор

Продолжение табл. 1.5

Тип функциониро вания АСУ ТП Краткая характеристика особенностей функционирования системы
Советующий Автоматически выполняются информационные функции и функции локального управления, с помощью модели процесса формируются советы по выбору управляющих воздействий с учётом критерия
Автоматичес кий Все функции АСУ ТП, включая управление процессом, выполняются автоматически

Стадии, этапы и содержание работ по созданию АСУ ТП приведены в табл. 1.6.

В соответствии с действующими стандартами в общем случае устанавливаются четыре стадии разработки проектов АСУ ТП (см. табл. 1.6).

Технико-экономическое обоснование (ТЭО). Основная цель - формирование обоснованного предложения о создании АСУ ТП с

определёнными основными функциями и техническими характеристиками. Работу на этой стадии проводит заказчик совместно с генеральным проектировщиком и с привлечением других специализированных организаций.

Таблица 1.6

Стадии, этапы и содержание работ по созданию АСУ ТП

Стадия Этап Содержание работ
Техническое задание (ТЗ) Предварительное обследование ТОУ, сбор исходных данных Обследование ТОУ, определение видов НИР и их объемов
Предпроектные

НИР

Анализ ТОУ,

информационных потоков,

формулировка критерия

управления

Разработка предварительных математических моделей

Эскизная разработка АСУ ТП Предварительная разработка

функционально­алгоритмической структуры,

выбор КТС, анализ систем- аналогов

Техническое задание на

создание АСУ ТП

Разработка полного перечня фун кциональных задач,

технико-экономического обоснования план-графика

выполнения работ

Технический проект (ТП) Системно - технический синтез АСУ ТП Разработка общесистемной

документации, документации организационного обеспечения, документации

информационного обеспечения

Аппаратурно­технический синтез

АСУ ТП

Разработка документации

технического обеспечения

Технические задания на разработку в смежных частях проекта Разработка соответствующих ТЗ
Смета на создание

АСУ ТП

Разработка сметы
Заявочные ведомости Составление заявочных ведомостей

Техническое задание на СМО Разработка ТЗ

Продолжение табл.

1.6
Стадия Этап Содержание Работ
Технический проект СМО Разработка документации на СМО
Рабочий проект (РП) Техническое обеспечение Разработка документации
Общесистемная документация
Информационное обеспечение
Организационное обеспечение
Программное обеспечение
Внедрение Подготов ка объекта к внедрению Строительно-монтажные работы

Комплектация

Организационно-технические мероприятия

Обучение ремонтно - эксплуатационного персонала

Наладка АСУ ТП Наладка КТС

Отладка программ отдел ьных функций

Комплексная наладка и предварительные испытания Корректировка документации

Приемо-сдаточные испытания Разработка программы испытания

Промышленные испытания

Сдача АСУ ТП межведомственной комиссии
Анализ функциониров ания Исследование технико­экономической эффективности
Разработка рекомендаций по развитию системы

Выработка требований к

модернизации технологического процесса

Состоит из нескольких этапов: технико-экономического обследования объекта, формулировки исходных требований к системе и их технико - экономического обоснования.

Техническое задание (ТЗ) составляет заказчик с участием разработчика или сам разработчик. В ТЗ должны присутствовать следующие разделы:

- вводная часть (регламентирует основные организационные вопросы создания системы);

- характеристики технологического объекта управления (ТОУ);

- назначение АСУ ТП (цели и критерии управления, перечень инфо рмационных и управляющих функций системы, место АСУ ТП в общей системе управления предприятием и т.д.);

- требования к АСУ ТП (показатели надёжности, сведения по патентной частоте, экономические характеристики систем контроля и управления, периодичность, форма представления информации, режимы и качество управления и др.);

- назначение АСУ ТП (цели и критерии управления, перечень инфо рмационных и управляющих функций системы, место АСУ ТП в общей системе управления предприятием и д.);

- требования к АСУ ТП (показатели надёжности, сведения по патентной частоте, экономические характеристики систем контроля и управления, периодичность, форма представления информации, режимы и качество управления и др.);

- требования к заказчику по подготовке объекта;

- состав и содержание работ по созданию АСУ ТП (стадии, этапы, содержание работ, сроки, организации-исполнители и т. п.);

- порядок ввода АСУ ТП в промышленную эксплуатацию.

В связи с выполнением последующих стадий проектирования заказчик представляет следующие исходные данные и материалы:

- технологические схемы с трубопроводными коммуникациями и указанием действительных внутренних диаметров, толщины стенок и материалов труб;

- чертежи производственных помещений с расположением технологического оборудования, трубопроводных коммуникаций с указанием рекомендуемых мест расположения пультов и щитов управления (планы и разрезы);

- чертежи технологического оборудования, на которых предусматривается установка приборов и средств автоматизации, а также перечень и характеристики комплектно поставляемых приборов и средств автоматизации, чертежи комплектно поставляемых щитов, пультов и т. п.;

- строительные чертежи помещений для установки и размещения технологических средств АСУ ТП (щитов и пультов, управляющих вычислительных машин, датчиков и др.);

- схемы электроснабжения переменным и постоянным током с указанием мощности, напряжений и фидеров для питания АСУ ТП, а также контура заземления электрооборудования (для разработки рабочих чертежей);

- схемы силового питания и управления электродвигателей постоянного и переменного тока, типы пусковой аппаратуры и станции управления для использования при проектировании АСУ ТП (для разработки рабочих чертежей);

- чертежи расположения силовых и контрольных кабелей, магистральных и распределительных шинопроводов и других электрических коммуникаций (для разработки рабочих чертежей);

- схемы водоснабжения с указанием диаметров труб, расхода, давления и температуры воды;

- схемы воздухоснабжения с указанием давления, температуры, влажности и запылённости воздуха, наличия воздухоосушительных устройств;

- данные, необходимые для расчётов регулирующих органов, сужающих расходомерных устройств и заполнения опросных листов (для разработки рабочих чертежей);

- данные для расчёта технико -экономической автоматизации.

Для разработки ТЗ необходимо проведение предварительного обследования автоматизируемого процесса, предпроектных научно - исследовательских работ и эскизной разработки АСУ ТП.

Технический проект (ТП). Цель выполнения - разработка основных технических решений по создаваемой системе и окончательное определение её сметной стоимости. Содержание этих работ сводится к проведению общесистемного и аппаратурно -технического синтеза АСУ ТП и разработке для неё специального математического и информационного обеспечений.

Рабочая документация (РД). Результат работ - выпуск текстовых и графических материалов, включающих также проектно -сметную документацию на создаваемую систему. Эта документация служит для приобретения, монтажа и наладки КТС систем управления, кроме того, РД содержит материалы программного и организационного обеспечений, необходимые для эксплуатации системы управления. Все работы по РД выполняются только на основе утвержденного ТП. В некоторых случаях, например для несложных систем, а также в случаях использования типовых проектов АСУ ТП или повторного применения экономичных индивидуальных проектов с разрешения организации, утверждающей ТЗ, допускают разработку проекта АСУ ТП в виде одной стадии “Технорабочий проект” (ТРП) вместо стадий ТП и РД. АСУ ТП разрабатывают как для действующего ТОУ при его реконструкции, капитальном ремонте или модернизации, так и для вновь разрабатываемого ТОУ. В качестве примера представлена схема

организации работ при создании оригинальной АСУ ТП для действующего ТОУ (рис. 1.2).

Организация технологического процесса разработки АСУ ТП. При одностадийном проектировании все материалы техно рабочего проекта (ТПР) подразделяются на две части: часть, подлежащая утверждению; рабочие материалы. При двухстадийном проектировании ТП утверждают в установленном порядке, а затем начинают РП, который утверждению не подлежит.

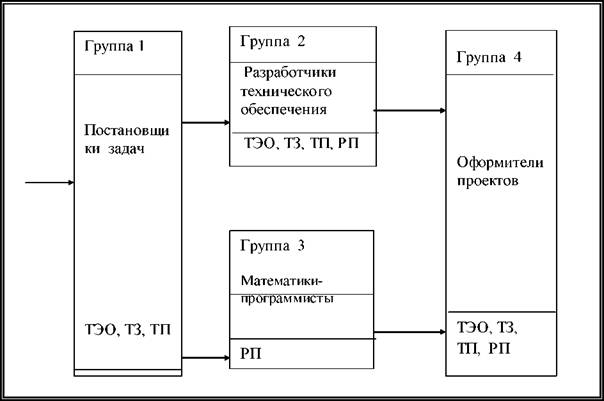

Рис. 1.2. Схема организации работ при создании оригинальной АСУ ТП

При разработке проектов организация -проектировщик должна руководствоваться :

- основными техническими направлениями проектирования предприятий соответствующих отраслей промышленности, разработки системы и средств автоматизации, исходя из ближайшей перспективы развития науки и техники;

- результатами научно -исследовательских и опытно -конструктивных работ;

- передовым промышленным опытом в области автоматизации технологических процессов;

- действующими нормативными документами по проектированию, строительству, монтажу и специальным работам.

При проектировании АСУ ТП организация-проектировщик должна максимально использовать типовые проекты, типовые монтажные чертежи и документацию на типовые конструкции.

<< | >>
Источник: Автоматизированные информационно -управляющие системы. Лекция.
