§ 1.6. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ ГИДРОМАШИН

Называют основными те из показателей, с помощью которых получают так называемую внешнюю характеристику, показывающую технологические возможности и энергетические по­требности машин.

Насосы

1. Подача объемная Q - отношение объема подаваемой жидкой среды ко времени. Эта величина обычно измеряется с помощью расходомера.

Подача массовая вычисляется по формуле Qm = ρQ, где ρ - плотность жидкой среды в условиях измерения подачи.

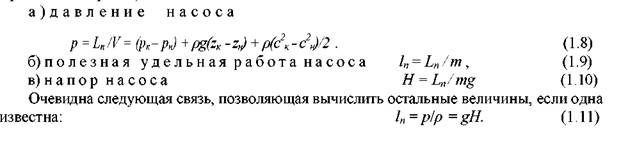

Назовем отношение работы насоса к количеству подаваемой жидкости единичной работой. Поскольку подача может быть измерена в объемных, массовых или весовых единицах, существуют три варианта выражений единичной полезной работы при асж= 1 (термины стандартные):

2Этой величиной пользуются, если задается удельный вес, а не плотность. Разрядкой выделены стандартные термины (ГОСТ 17398 -72).

3. Полезная мощность насоса (Nn=Ln/)вычисляется по подаче и единичной

полезной работе с помощью любой из трех формул: Nn = pQ = lnQM =HG (1.12)

4. Мощность насоса N(потребляемая насосом). Она измеряется на ведущем звене насоса (на валу, приводном штоке).

5. К .п. д. насоса - отношение полезной мощности к мощности насоса:

η = Nn/N (1.13)

В характеристике насоса указывают также вакуумметрическую высоту всасывания Нв, которая численно равна вакууму (дефициту давления) во входном патрубке, выраженному в метрах столба перекачиваемой жидкости 1. До пускаемая вакуумметрическая высота всасывания - такая, при которой обеспечивается работа насоса без изменения основных показателей.

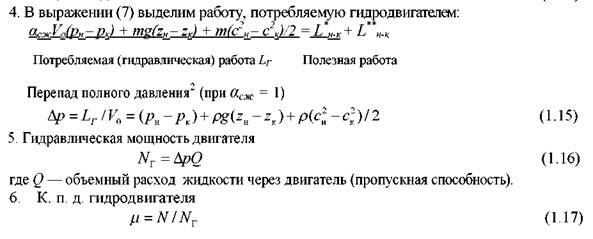

Гидравлические двигатели

1. Крутящий момент на валу двигателя М.

2. Частота вращения вала n (или угловая скорость ω = 2πn).

3. Мощность двигателя N = Mω.(1.14)

Возможны следующие постановки расчета основных показателей:

1) В действующей машине при данном режиме нагружения с помощью приборов измеряют сомножители полезной и потребляемой мощностей, вычисляют к. п. д.;

2) при проектировании технологического режима определяют сомножители полезной мощности (для насоса - Qи р, для гидродвигателя - Ми п), а затем с помощью характеристик машин - число параллельно или последовательно включенных машин, к. п. д. и потребляемую мощность;

3) исходя из лимита потребляемой мощности и учитывая к. п. д. машины, определяют возможную полезную мощность и ее сомножители. [V][VI]

<< | >>
Источник: В. М. КАСЬЯНОВ, С. В. КРИВЕНКОВ, А. И. ХОДЫРЕВ, А. Г. ЧЕРНОБЫЛЬСКИЙ. ГИДРОМАШИНЫ И КОМПРЕССОРЫ. Конспект лекций для студентов ВУЗов.
