§ 1.7. СОВМЕСТНАЯ РАБОТА НАСОСА И ТРУБОПРОВОДНОЙ СИСТЕ

Работа насоса, присоединенного к системе трубопроводов, находится в зависимости от гидравлических свойств этой системы, называемой сетью. Рассмотрим условия работы машины на примере насосной установки (рис.

1.11.), полагая систему устойчивой (понятие устойчивости системы дано далее).

Первое условие связи насоса с трубопроводной системой следует из уравнения неразрывности и заключается в равенстве массовых подач, проходящих через насос и при­соединенные к нему всасывающий и напорный трубопроводы:

Для несжимаемой жидкости рнас= ртр и поэтому имеет место равенство объемных подач:

Qhc = Qmp. (1.19)

Второе условие связи основывается на уравнении сохранения энергии. Пусть заданием и расчетом установлены давления p1, p2, p3,подачи Q1, Q2, Q3,высоты H1, H2, H3 и размеры труб всех участков сети.

Рис. 1.12. График совместной работы насоса и трубопроводной сети

Уравнение сохранения энергии для уровней 0 -0и 2 -2с учетом полезной работы, передаваемой потоку насосом,

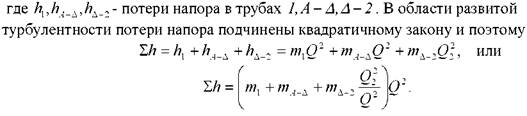

Сумма коэффициентов, содержащихся в скобках с учетом поправки на разницу в подачах Qи Q2может быть принята постоянной и равной т. Тогда Sh = mQ2., Деление (10) на gприводит к равенству

Задавая произвольные значения Q, вычисляем по (1.11) соответствующие значения H и наносим на график (рис, 1.12) ряд точек, соединяя которые плавной кривой получаем характеристику сети а.

Каждый насос при заданной частоте вращения обладает определенной характеристикой, выражающей связь между его подачей и напором. Пусть линия А на рис. 1.12 является характеристикой насоса А (см. рис. 1.11). Характеристики а и А пересекаются в рабочей точке α,определяющей единственно возможный в данной системе установившийся режим работы насоса с подачей Qи напором H. Только в режиме, определяемом точкой α, имеет место равенство полезной удельной работы насоса и удельной работы, требуемой сетью.

Подача и напор, соответствующие точке α, могут быть использованы для расчета мощности насоса по формуле полезной мощности.

Вопросы совместной работы насосов и трубопроводной сети подробно рассматриваются далее.

<< | >>
Источник: В. М. КАСЬЯНОВ, С. В. КРИВЕНКОВ, А. И. ХОДЫРЕВ, А. Г. ЧЕРНОБЫЛЬСКИЙ. ГИДРОМАШИНЫ И КОМПРЕССОРЫ. Конспект лекций для студентов ВУЗов.
