§ 15.2. ОБЪЁМНЫЙ РАСХОД ГАЗА НА ВХОДЕ ОДНОСТУПЕНЧАТОГО КОМПРЕССОРА

Так же, как объёмную подачу объёмного насоса, значение Vн для поршневого компрессора можно определить по секундному (или минутному) рабочему объёму, описываемому поршнями первой ступени в единицу времени:

К о э ф ф и ц и е н т о б ъ ё м н о г о р а с х о д а г а з а н а в х о д е λотражает влияние нескольких факторов.

Из рис. 15.2 видно, что газ поступает в рабочую камеру не только из всасывающей линии, но также перетекает из областей высокого давления через неплотности клапанов и поршня, вследствие чего масса газа тн, отбираемого из всасывающей линии, меньше массы газа, поступившей в цилиндр к концу хода всасывания (точка а на индикаторной диаграмме, рис. 15.1, а). Соответствующие массовые расходы связаны равенством

где λr- коэффициент герметичности.

Рис. 15.3. К определению объёмного

Рис. 15.2. Схема перетечек газа

в компрессоре

коэффициента

Согласно уравнению Клапейрона для идеального газа:

і

Подставим (15.3) в (15.2) и разделим обе части равенства на Vs

где Ао - объёмный коэффициент; λτ-коэффициент подогрева; λp- коэффициент давления.

Из схематизированной индикаторной диаграммы на рис. 15.3 видим, что объём газа, поступившего в цилиндр, меньше объёма цилиндра на объём расширившегося «мёртвого» остатка1:

Va= Vs + Vm- Vd.

(15.5)

Объём Vdопределим из уравнения политропы расширения с показателем пр (газ идеальный):

Подставив значение Vdв выражение (15.5) и обозначив относительный объём «мёртвого» пространства a = Vm/Vs, получим формулу

О

поскольку. Для краткости относительный объём а будем называть клиренсом.

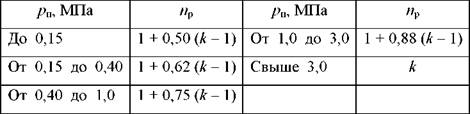

Показатель политропы при расширении ниже, чем при сжатии. Ориентировочные его значения при ε = 3 - 4 приведены в табл. 15.1.

Таблица 15.1

Определить коэффициент λпо формуле (15.4) затруднительно, так как кроме λο необходимо иметь значения трёх коэффициентов λr, λτ, λp. Их можно объединить в общий коэффициент эффективности всасывания, определяемый по эмпирической формуле В. Е. Лисичкина и А. М. Горшкова:

Более простой путь - использование опытных формул для определения непосредственно коэффициента λ, одна из которых имеет следующий вид:

Здесь A- коэффициент, равный 0,007 для крупных компрессоров и 0,008 для мал:компрессоров; np = 0,75k + 0,25для сср= 3 м / с; np = 0,75k + 0,20для сср= 1,5 м / с;

cL.p - средняя скорость поршня (ctjp = 2Sn); ∆- относительная плотность газа по воздуху; остальные обозначения прежние.

Иногда используются опытные формулы следующего вида:

где поправка 0,97 введена для учёта подогрева газа, а коэффициентом y = 0,02 - 0,05 учитываются объёмы газа, перетекающего через неплотности рабочих камер.

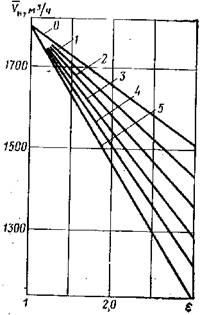

Наряду с приведенными формулами, объёмный расход газа на входе в компрессор можно определить по опытным графикам, полученным при испытании компрессора (рис. 15.4).

15.4. График объёмного расхода на входе в компрессор при включении дополнительных «мёртвых» пространств (карманов) 0- все карманы закрыты; 1 - 5- открыты карманы: один, два и т. д.

Каждая линия графика зависимости ε- Vн относится к определённому объёму «мёртвого» пространства, который регулируется.

Выражение (15.7) уточним для реального газа с учётом того, что для начала и конца расширения остатка газа

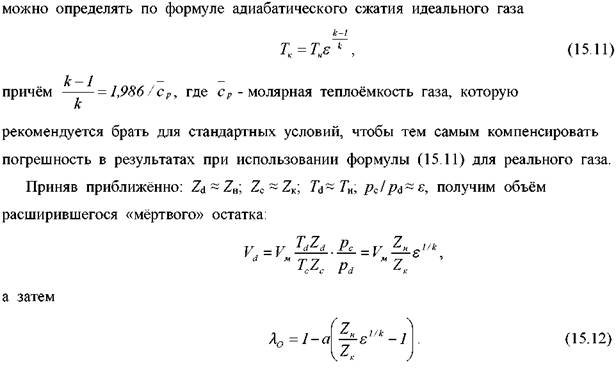

Следовательно, для вычисления объёмного коэффициента необходимо знать температуру остатка газа в начале расширения Tc.Обычно её принимают равной конечной температуре газа Тк, которую при высоких давлениях без особой ошибки

<< | >>
Источник: В. М. КАСЬЯНОВ, С. В. КРИВЕНКОВ, А. И. ХОДЫРЕВ, А. Г. ЧЕРНОБЫЛЬСКИЙ. ГИДРОМАШИНЫ И КОМПРЕССОРЫ. Конспект лекций для студентов ВУЗов.
