§ 15.1. РАБОЧИЙ ПРОЦЕСС В ЦИЛИНДРЕ КОМПРЕССОРА

Чередование этапов рабочего процесса в поршневом компрессоре такое же, как в поршневом насосе. Однако при нагнетательном ходе поршня газ сначала сжимается до тех пор, пока давление в рабочей камере не достигнет значения, достаточного для открытия нагнетательного клапана.

Затем газ выталкивается поршнем через этот клапан в нагнетательный трубопровод. При движении поршня от крышки цилиндра давление в рабочей камере падает до давления всасывания не сразу, а лишь после того, как расширится газ, оставшийся к концу выталкивания в «мёртвом» пространстве цилиндра. «Мёртвое» пространство находится в клапанах и каналах, а также в небольшом зазоре между поршнем, находящимся в крайнем положении, и крышкой цилиндра.

На индикаторной диаграмме (рис. 15.1, а) точка а соответствует закрытию всасывающего клапана, b - открытию нагнетательного клапана, с - закрытию нагнетательного и d - открытию всасывающего клапана. Линия daсоответствует процессу всасывания, ab - сжатия, bc - выталкивания, cd - расширения остатка газа.

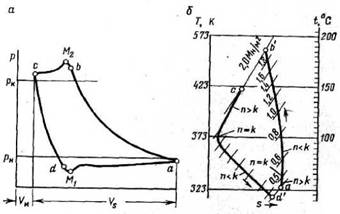

Рис. 15.1. Диаграммы рабочего процесса поршневого компрессора

Изменение давления всасывания и выталкивания (волнистые линии) является следствием двух влияний: переменного перепада давления в клапане и пульсаций потока во всасывающей и нагнетательной линиях. В начале открытия всасывающего клапана вследствие малой щели наблюдается значительное снижение давления (до точки M1).В начале выталкивания давление по той же причине, наоборот, повышается (до точки М2). Если клапан полностью открыт, то потери давления в клапане непостоянны потому, что скорость газа в нем изменяется, следуя переменной скорости поршня. Поэтому даже при постоянном давлении во всасывающем и нагнетательных патрубках линии всасывания и выталкивания индикаторной диаграммы отклоняются от горизонтальных прямых.

Изобары рн и рк, проведенные на диаграмме, соответствуют средним давлениям в патрубках компрессора. Когда клапан открыт, колебание внешнего давления распространяется на полость цилиндра. Это влияет на скорость течения газа через клапан и отражается на кривой давления. Поэтому точки а и с могут располагаться как на изобарах, так и ниже или выше их в зависимости от фазы пульсации газа в крайнем положении поршня.

Линии сжатия и расширения - политропы с переменным показателем, что наглядно показано на диаграмме s, Т(рис. 15.1, б). В начале сжатия (точка а) температура газа ниже температуры стенок цилиндра и поршня. Поэтому процесс сжатия происходит с подводом тепла при показателе политропы большем, чем показатель адиабаты. При сжатии температура газа повышается, и направление теплообмена изменяется, как только температура газа превышает температуру стенок цилиндра и поршня. Газ начинает отдавать тепло, а показатель политропы изменяется от п>kв начале сжатия до пk).Дальнейшее расширение газа сопровождается нарастающим подводом тепла к газу, и процесс приближается к изотермическому (п < k) [XXIX].

С увеличением частоты вращения вала компрессора процессы сжатия и расширенияприближаются к адиабатическим, так как теплообмен проявляется слабее.

<< | >>
Источник: В. М. КАСЬЯНОВ, С. В. КРИВЕНКОВ, А. И. ХОДЫРЕВ, А. Г. ЧЕРНОБЫЛЬСКИЙ. ГИДРОМАШИНЫ И КОМПРЕССОРЫ. Конспект лекций для студентов ВУЗов.
