ОПЫТ ПРИМЕНЕНИЯ МИНЕРАЛОГИЧЕСКИХ МЕТОДОВ В АРХЕОЛОГИИ

Анна РАДЧЕНКО

канд. геол. наук, зам. директора

Издательский дом «Академпериодика» НАН Украины

Изучены фрагменты мозаики из орнамента общественного здания городища Конские воды (Ореховский район, Запорожская обл.), извлеченные из грунтового слоя летом 2012 года.

Ключевые слова: городище Конские воды, мозаика, пигмент, кашин, Золотая Орда.

ВСТУПЛЕНИЕ

Летом 2012 года благодаря гостеприимству и открытости «Новой архео­логической школы» мне удалось принять аматорское участие в археологи­ческих работах на памятнике Мечеть-Могила в Ореховском районе Запо­рожской области — городище Конские воды. Руководивший студенческой практикой и раскопками М.В. Ельников захватывающе рассказывал о се­верном ответвлении Великого Шелкового пути, проходившего через Запо­рожскую область и вызвавшего здесь к жизни золотоордынские города, пе­режившие период культурного расцвета в XIII—XIV вв. К сожалению, сейчас я смогла найти в сети только несколько новостийных материалов со ссыл­ками на М.В. Ельникова [1—4] и перепечатки из них на других ресурсах, список научных статей на сайте Запорожского национального университе­та заканчивается 2014 годом [5]. Суть этих сообщений такова: древнее горо­дище на левом берегу р. Конка возле сел Кирово и Юрковка в XIV веке мог­ло похвастаться населением около 20 тыс. человек, о чем свидетельствуют остатки нескольких больших зданий и результаты археологических работ. В раскопках одного из строений, предположительно мечети размером око­ло 20 ? 20 метров, построенной из местного камня и кирпича, я и принима­ла участие. На то, что строение действительно относится к эпохе Золотой Орды, указывало множество обломков кашинной плитки. «Кашинная кера­мика появилась в XI—XII вв. в Иране как подражание дорогим китайским фарфоровым изделиям. Впоследствии она выделилась в особую группу керамики. Плитка изготовлялась из высококачественной фарфоровидной кварцево-фриттовой массы и получила широкое распространение в XII— XVII вв. в Иране, Средней Азии, Закавказье и Золотой Орде» [1]. Разноцвет­ные разной формы фрагменты кашина в соответствии с четко продуман­ным узором монтировали на стены в свежий еще раствор, так называемую шубу. По остаткам шубы орнаменты можно было частично восстановить, получалось интересно и красиво, но на вопросы из чего краски, что служи­ло пигментами для бирюзовой, синей, зеленой, желтой, красной глазури, и откуда они взялись в Запорожской области, ответа не было.

Так и возникла идея этого камерного исследования. В начале 2013 года я отдала М.В. Ельникову эти материалы, но, полагаю, он не нашел им применения — слишком уж авантюрны и малодоказательны они ему показались. Но я полагаю, что по крайней мере как опыт применения исследовательских минералогических методов в археологии этот ма­териал имеет право на существование. Тем более, что выполнена ра­бота была в неоккупированном еще Крыму, в Крымском отделении Украинского государственного геологоразведочного института (г. Сим­ферополь), ныне полностью уничтоженном, где работали мои родите­ли — И.Е. Палкин и Е.Ю. Палкина. Я очень признательна им и другим сотрудникам КО УкрГГРИ за возможность сделать эту работу.

ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Исследованы фрагменты мозаики из орнамента общественного здания городища Конские воды, извлеченные из грунтового слоя летом 2012 го­да. Своих фотографий этих фрагментов у меня нет, но они выглядели так же, как и представленные [3, 4].

Кусочки мозаики имеют одинаковую основу, покрытую цветным слоем. Преимущественно цветной слой состоит из белой сливной мас­сивной подложки (основа — ангоб (?)) и верхнего цветного покрытия бе­лого, синего (более и менее интенсивного), зеленого, бирюзового (ярко- и светло-бирюзового), желтого и красного цветов. Фрагменты красного и желтого цветов имеют матовую поверхность, которая довольно легко царапается, остальные — блестящую и более плотную. Для желтых фраг­ментов использована чуть другая подложка, не белого, а бело-голубого цвета и несколько более однородная. Зеленые фрагменты поверх цвет­ного слоя покрыты прозрачным тонким слоем радужного (ирридирую- щего) стекла, напоминающего люстр.

Изучен минеральный, гранулометрический и химический состав фрагментов — их основы, подложки и цветного слоя, применены мето­ды флюоресцентного, спектроскопического и спектрального анализа. Ис­пользование спектроскопии оказалось малопоказательным, потому здесь приведны только данные по флюоресценции и спектральному анализу.

РЕЗУЛЬТАТЫ ИЗУЧЕНИЯ

Макроскопическое описание и минеральный состав (бинокуляр, ув. 25). Кратко состав образцов охарактеризован в табл. 1. Ниже приведено их макроскопическое описание.

Фрагмент синий (№ 5). Суммарная толщина цветного слоя состав­ляет 0,2 мм, половина приходится на белую подложку (основу), поло­вина — на цветное покрытие. Цветной слой синий стеклянный, поверх­ность стеклянной массы ровная, покрытая трещинами. Синее стекло при раздавливании раскалывается на неравномерные неправильной формы крупные кусочки (до 5 мм). В синем покрытии почти нет вклю­чений, масса ровная и плотная, в глубине ее видны пузырьки воздуха и недоплавленные осколки кварца (зерна с оплавленными краями), от которых и расходятся трещинки. Пузырьков воздуха больше в нижней части покрытия, там же видны пылевидные темные частицы (вероятно, магнетит). Вблизи осколков кварца окраска стекломассы от светло-го­лубой осветляется и становится практически белой.

Под стеклом находится белая подложка, состоящая из сплавленных зе­рен кварца, гранулярно однородных, белых и прозрачных. Подложка при физическом воздействии разрушается равномерно до естественного раз­мера зерен — около 1 мм и менее, иногда до 0,2 мм. Кварцевые зерна под­ложки, как и кварц основы фрагментов, взяты из речного аллювия, о чем свидетельствует высокая степень окатанности, остроугольных обломков нет. Кусочки стекла слегка оплавлены, но в подложке есть и остроугольные осколки (возможно, для создания подложки кварцевые зерна пытались до­полнительно измельчать). Входящий в подложку в небольшом количестве калиевый полевой шпат (КПШ) представлен слабоокатанными зернами.

Таблица 1. Характеристика фрагментов и их минеральный состав

135

Примечание. Присутствующие во всех образцах гипс, магнетит и окатанные зерна кварца, очевидно, представляют собой материал основы плиток — кварцевый речной аллювиальный песок, смешанный с дробленым до пылевидного состояния гипсом. Карбонатный материал отсутствует. Ед. з. — единичные зерна. Во всех образцах установлены кусочки металла серого цвета — современное загрязнение, связанное с пробоподготовкой. Обр. № 5 синий, окрашен интенсивно, по цвету похож на лазурит. В обр. № 6 обнаружены осколки верхнего слоя — тончайшие пластинки радужного стекла — 1—2 %.

Подложка нанесена на пористую массу желтоватого цвета — осно­ву мозаики, состоящую из кварца, гипса в виде мелких кристалликов и пыли, единичных зерен КПШ и магнетита. Основа не содержит при­месей карбонатного материала. То есть это упомянутые уже речные аллювиальные отложения, широко развитые на территории Украины, конкретных выводов о месте их добычи сделать на основании мине­рального состава невозможно.

Фрагмент бирюзовый яркий (№ 1). Суммарная толщина цветного слоя составляет 0,2 мм, на белую основу приходится меньше половины. Остальное — как в образце № 5.

Фрагмент бирюзовый светлый (№ 1а).

Обломки кварца в обр. № 1 и 1а окатаны меньше и более крупные, чем в № 5, больше отмечено расколотых зерен. Размер их 0,1—0,5 мм. Похоже, что для плитки типа № 5 песок был просеян более тщательно и взята фракция с меньшим размером зерен.

Стекло представлено преимущественно осколками, обломки его ма­ло оплавлены, размер обломков — от 0,1 до 0,5 мм.

Гипс остроугольный, образует скопления либо присутствует в виде пыли. Мелкие кристаллы гипса образовались в процессе прогрева массы.

Бирюзовое покрытие, как и синее, раскалывается при физическом воздействии на крупные (до 5 мм) неправильной формы осколки. По­верхности осколков блестящие, полупрозрачные до просвечивающих, с пузырьками воздуха, без включений.

Фрагмент белый (№ 3). Суммарная толщина цветного слоя состав­ляет 0,5 мм, на белую подложку приходится около 0,1 мм. Остальное — как в № 5, на поверхности стекла почти нет трещин. Есть включения дымчатого кварца и кусочков синего и бирюзового стекла. Кварц круп­нозернистый, с включениями, слабо окатанный, присутствуют осколки 1—1,5 мм, основную массу составляют окатанные зерна 0,1—0,5 мм.

Белая основа, как в обр. 5, 1, 6, состоит из прозрачного стекла, сме­шанного с гипсом и зернами кварца.

Верхнее покрытие молочно-белого цвета, стекло в нем чистое, плот­ное, однородное, с редкими пузырьками воздуха ближе к основе.

Фрагмент зеленый (№ 6). Суммарная толщина цветного слоя со­ставляет 0,5 мм, на белую основу и зеленый слой стекла приходится по 0,2 мм, около 0,1 мм составляет самый верхний тонкий слой — чистое стекло с радужным эффектом (ирризация). Таким образом, в зеленых фрагментах на основу нанесены три слоя вещества в отличие от всех прочих двухслойных. Может быть, это связано с меньшей стойкостью зеленого пигмента к поверхностным условиям? Верхний слой стекла тоньше 0,1 мм, радужный, плотный, прозрачный, откалывается от зеле­ного стекла легко, образуя пластинки разного размера.

Зеленый слой состоит практически из чистого стекла, сильно трещи­новатый с включениями зерен кварца. Зеленое стекло более прозрачное и однородное, чем другие. В нем меньше пузырьков воздуха (практи­чески нет). Стекло при раздавливании раскалывается на неравномер­ные неправильной формы крупные кусочки (до 5 мм).

Белая подложка при физическом воздействии разрушается равно­мерно до естественного размера зерен — в основном до 1 мм, мини­мальный размер зерен — 0,1 мм.

Кварцевые зерна подложки и основы плитки размером 0,1—0,5 мм. Кусочки стекла слегка оплавлены, но в подложке есть и остроугольные осколки. КПШ представлен слабоокатанными зернами.

Фрагмент желтый (№ 4). Суммарная толщина цветного слоя составля­ет 0,3—0,5 мм, на верхний желтый слой приходится не более 0,1 мм. Жел­тое вещество представляет собой пористую с матовой поверхностью мас­су с редкими вкраплениями кварца. Остатки краски имеют вид примазок в трещинах, пыль от краски рассеяна в общей массе пробы. Это вещество нанесено на голубовато-белую сливную плотную массивную существен­но кварцевую подложку. Имеются искусственно нанесенные царапины до подложки, очевидно для лучшего закрепления пигментного слоя.

Кусочки подложки чаще всего имеют размер до 2 мм, очень редко — до 5 мм. Остальное — как в прочих образцах.

Фрагмент красный (№ 7). Суммарная толщина цветного слоя со­ставляет 0,3 мм, на белую подложку приходится 0,2 мм, не более 0,1 мм составляет похожая на желтую (№ 4) пористая с матовой поверхностью масса с редкими вкраплениями кварца. На поверхности имеются выпу­клые трещины, заполненные кварцем (вероятно, они образовались при прогреве плитки).

Подложка представлена сливной плотной белой массой, аналогич­ной подложке желтых фрагментов, на которую была нанесена краска. Плитки с нанесенной краской, очевидно, были прогреты, поскольку на нижней поверхности цветного покрытия, там, где оно примыкает к подложке, обнаруживается тонкий слой чистого, плотного, прозрачного стекла, то есть краска как бы приварена.

Остальное — как в прочих образцах.

Такое описание позволяет выделить три варианта изготовления плитки и свидетельствует о многоэтапности процесса. Первый вариант (фрагменты белые, бирюзовые, синие) — на тонкую подложку приплав- лен стекловидный цветной слой. Второй вариант (фрагменты желтые и красные) — на более плотную и тонкозернистую подложку с механиче­скими дефектами нанесен слой пигмента с пористой матовой поверх­ностью. И третий вариант — зеленые фрагменты, пигментный слой ко­торых дополнительно защищен тончайшим слоем кварцевого стекла.

Основа у всех плиток одинаковая, для ее создания использованы речные аллювиальные отложения, возможно, местные. Для лучшего скрепления вещества в массу добавлен истертый гипс, который иногда кристаллизуется в результате прогрева плиток. Похоже, что эти же от­ложения, только иной степени просеивания и так же с добавлением гип­совой пыли, были использованы и для создания подложек, но их созда­вали уже два вида. Один вид — для белых, синих, бирюзовых и зеленых фрагментов, менее плотный, с более крупными зернами. Другой — для желтых и красных фрагментов, требовавших для закрепления красящего слоя более плотной основы. Возможно потому, что желтый и красный красящий слой не содержит кварцевого материала, а только пигмент.

Судя по всему, осуществлялась многостадийная термообработка (обжиг) при разных значениях температуры: первый этап — изготов­ление основы, обжиг; второй — нанесение подложки, обжиг (в зависи­мости от состава и необходимой результирующей плотности подложки обеспечивалась разная температура); третий — нанесение пигментного слоя, обжиг (так же при разных значениях температуры, ведь в желтых фрагментах приплавленной основы краски нет, а в красных есть); чет­вертый, для зеленых фрагментов, — нанесение стеклянного слоя, обжиг.

Фотолюминесценция. Изучение фотолюминесценции (свечения в уль­трафиолетовых лучах) позволяет разделить образцы условно на две группы.

К первой принадлежат образцы, цветной слой которых характери­зуется свечением, похожим на свечение кварцевого стекла — отдель­ные точки голубого цвета на общем темном фоне. Это плитки с белым, бирюзовыми, синими цветными слоями.

Образцы второй группы (с желтым, красным и зеленым цветным слоем) слабо светятся бурым светом: желтые чуть светлее, чем красные. Зеленые светятся тем же цветом, что и красные, темно-бурым, но менее интенсивно. Такое свечение образцов второй группы может объяснить присутствие в пигментах свинцовых охр.

Это подтверждает идею о необходимости применения разных ме­тодов нанесения и закрепления пигментного слоя в зависимости от со­става пигмента.

Спектральный анализ. Результаты спектрального анализа (рентге­носпектральный метод), представленные в табл. 2, позволяют сделать некоторые выводы о природе пигментов и исходном сырье для глазури. По содержанию ключевых элементов-хромофоров и характерных при­месей сгруппировать фрагменты (образцы) можно так:

1. Фрагменты 2 и 3 (основа и белая плитка) высокое содержание эле­ментов-хромофоров не установлено. Полученные параметры соответ­ствуют составу кварц-глинистой смеси, описанной при микроскопиче­ском исследовании.

2. Фрагменты 1, 1а и 6 (бирюзовый, яркий и светлый, а также зеле­ный). Элементами-хромофорами служат медь, свинец, олово, серебро, сурьма. Характерно высокое содержание меди (возможно, купорос), свинца (охра) и олова. Очевидно, с изменением соотношения этих ком-

Таблица 2. Результаты спектрального анализа фрагментов мозаики, %

Окончание таблицы 2

Примечание. Be, Ce, Y, Yb, W, Ge, Sc, Sr, Cd, Au — не обнаружены. Анализ выполнен инженером-химиком Г.Н. Рейн. На некоторых анализах лития стоит знак сурьмы — ее слишком много и она не дает определить наличие или отсутствие лития. Крем­ния на самом деле намного больше (полуколичественный метод анализа). Жирным выделены цифры, указывающие на элементы-хромофоры и характерные примеси (серебро в желтой и зеленой плитках; барий, фосфор, мышьяк, ртуть — в синей). Очевидно, кобальт (обр. 5 и 5а) привезен вообще из других мест: совершенно не типично повышенное содержание бария, фосфора, мышьяка и ртути — т. е. другой не только тип месторождения (формация), но и район добычи.

понентов меняется цвет глазури: Sn : Pb : Cu = 1 : 1,56 : 4,69 (бирюзовый цвет), Sn : Pb : Cu = 1 : 4,8 : 0,48 (зеленый). Добавка свинца к краси­телю на основе меди придает ему голубой оттенок. Для зеленой поли­вы установлено также высокое содержание серебра, обусловливающее, возможно более высокую прозрачность стекла.

3. Фрагменты 4 и 7 (желтый и красный). Характерно высокое содер­жание свинца без повышенного содержания меди. Элементы-хромофо­ры: в красном фрагменте только свинец, в желтом еще присутствуют олово, серебро и сурьма, содержание олова и серебра высокое.

4. Фрагменты 5 и 5а (синий). Эта группа характеризуется повы­шенным содержанием (либо наличием) элементов, не установленных в других видах глазурей — кобальт (синий хромофор), барий, фосфор, мышьяк, ртуть. Другой состав элементов-примесей позволяет предпо­лагать для этой глазури другой вид исходного сырья, т. е. другой тип руд, использованных для получения краски (глазури).

Возможно, минеральным сырьем для получения краски (пигмен­та для глазурей) для образцов 1, 1а, 4, 6, 7 служили полиметаллические свинцово-оловянные руды, в первую очередь — выходящие на дневную поверхность окисленные их части, где рудные минералы подвергши- лись вторичным преобразованиям. Для образцов 5 и 5а — кобальтосо­держащие руды.

Довольно высокое содержание натрия можно объяснить его вхож­дением в состав соды, используемой с давних времен для стеклования.

Кремний, алюминий, магний, кальций — основные составляющие стекла и подложки. Прочие элементы — примеси в минералах (кварце, глинистых, КПШ, магнетите и пр.), от которых и сейчас не так легко очистить сырье.

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ И НЕКОТОРЫЕ ГИПОТЕЗЫ

Для сравнения полученных результатов с результатами других подоб­ных исследований я старалась подобрать источники, где применялись бы подобные методы либо описаны похожие на исследуемые фрагмен­ты. Это оказалось не просто: все исследователи пользуются доступны­ми им методами, унифицированного комплекса методов не существует. Но некоторые параллели провести можно. Например, полученные по фрагментам мозаики городища Конские воды результаты не противо­речат результатам количественного спектрального анализа глазурей (рентгеноспектральный метод), приведенным в работе В.Ю. Коваля [6] для «полуфаянса» бирюзового без дополнительного декора, %: Na₂Q — 14—14,2; K₂Q — 1,5—1,6; СаО — 4,4—4,6; SnQ₂ > 0,1; PbO — 2,8—3,3; Sb2O3 > 0,1; MgQ > 2—2,3; Al₂O₃ — 1,2—1,6; MnO > 0,1; FeO — 0,5; CuO — 0,5—0,6; СоО — нет; SiQ₂ — 70—71; Ti > 0,1.

Периодизацию и классификацию глазурованной керамики, в том числе и архитектурной, на территории подсоветской Средней Азии вы­полнила Г.В. Шишкина [7]. При этом основными она считала не стили­стические, а именно технологические признаки, выделяя в отдельную группу фаянс (кашин) без ангоба либо с белым ангобом. Qна указывает, что по составу «архитектурная» и «посудная» глазурь практически не различаются. Строительные плитки выделены ею в отдельный тип в хо­де проведения типизации изделий, а глазури и технологии изготовле­ния зависят от времени изготовления и местоположения производства. По качеству глазурного покрытия в отдельные группы ею выделена, сре­ди прочих, непрозрачная либо прозрачная (мутноватая) щелочно-свин- цово-оловянная. Правда, фаянс (кашин) в посудной керамике наиболее часто встречается без ангоба. Qблицовочные плитки и изразцы выде­лены в отдельную группу только (!) по функциональному назначению. И указано, что «около середины ХІІ в., с распространением фаянсо­вой (кашинной) посуды, гончары пользовались двумя видами голубой (бирюзовой) глазури: непрозрачной — для нанесения на лессово-глиня­ную основу и прозрачной — на фаянсе. Первая глазурь по составу мало отличалась от ранних полупрозрачных щелочно-свинцово-оловянных, а вторая, вероятно, была щелочной». Здесь же указано, что, по данным Института истории и археологии АН УзССР, температура плавления прозрачных глазурей второй половины ІХ—Х вв. не превышала 750 °С.

В архитектурный декор глазурованные детали вводятся не раньше второй половины ХІ в. Сначала их изготовляли из лессово-глиняной мас­сы в виде плоских прямоугольных плиток с глазурью белого, голубого (бирюзового) и фиолетового (возможно, это темно-синий, кобальтовый, по цвету подобный лазуриту) тонов. При этом щелочно-свинцово-оло- вянные глазури (с температурой обжига около 860 °С) характерны для Самарканда. Со второй половины ХІ в. четко фиксируется появление ко­бальтового красителя в глазурях архитектурного декора, в том числе и в Афрасиабе, древней согдийской столице, легендарной Мараканде (ны­нешний Самарканд), где при расширении и ремонте соборной мечети в ХІІ в. для украшения стены у михраба были использованы глазурован­ные голубые кирпичи со скошенными длинными боковыми плоскостя­ми, очень похожие на обнаруженные на городище Конские воды. При раскопках цитадели Афрасиаба обнаружены многочисленные одно- и двухцветные простые кирпичики, одноцветные прямоугольные, звезд­чатые, трапециевидные, треугольные плитки, также очень похожие по внешнему виду на орнаментальные фрагменты, обнаруженные на горо­дище Конские воды.

Одноцветные глазури на фаянсе (кашине) наиболее распростране­ны в Согде в ХІІ — начале ХІІІ в., это так называемая [7] самаркандская голубая непрозрачная либо полупрозрачная щелочно-свинцово-оловян- ная глазурь, обнаруженная на лессово-глиняном черепке с ангобом.

Полученные результаты определения химического и элементного состава фрагментов мозаики городища Конские воды позволяют соот­нести их с известными пигментами [8] (табл. 3).

Масса результатов анализа минерального состава, гранулометрии, химического состава, а также технологических описаний приведены в книге Роберта Мейсона [9], где детально проанализирована и описана посудная глазурь Ирака, Ирана, Египта и Сирии приблизительно с кон­ца VIII до начала XVI вв. Это наиболее полное, детальное, современное исследование из доступных мне на момент исследования. Иран, к сожа­лению, описан преимущественно поздний — XV век, более ранние опи­сания касаются только люстрованой или многоцветной посуды. Глазу­ри Египта и Сирии, согласно [9], имеют однозначно другой состав, чем глазури Ирана и Ирака. Последние подобны обнаруженным в Украине. А именно, для производства глазурей Египта и Сирии использовано со­вершенно иное сырье, что видно, конечно, не по составу глины и квар­цевого песка, а по составу пигментов, имеющих другое соотношение ком­понентов и состав примесей.

Не вдаваясь в подробности всех описанных в этой книге результатов упоминаю здесь коротко только те, что показались мне интересными и полезными. Например, в [9] представлена диаграмма типизации щелоч- но-свинцово-оловянных глазурей по соотношению значений содержа­ния оксидов свинца и олова на основании результатов микрозондового анализа. Именно она наглядно иллюстрирует различия в происхожде­нии глазурей Иранского нагорья и Египта. Описанная В.Ю. Ковалем [6]

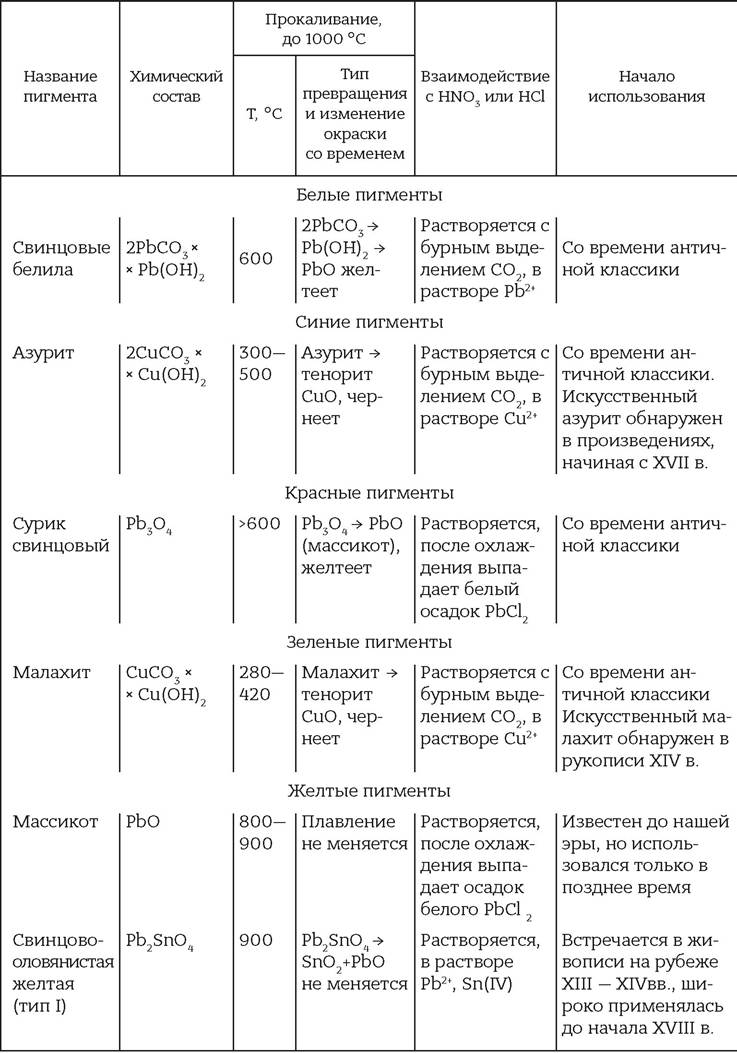

Таблица 3. Состав, некоторые химические

и термические свойства употребляемых пигментов [8]

на основании результатов спектрального анализирования бирюзовая глазурь попадает в поля глазурей Басры, а обнаруженная в Запорож­ской области глазурь, в свою очередь, подобна ей по составу.

Р. Мейсон также, как и Г.В. Шишкина, проводит типизацию описыва­емых фрагментов посудной и архитектурной керамики на основании ее предназначения, детально описывая предметы и их части, а химия и технология играют вспомогательную роль. Самыми интересными мне показались результаты, приводимые Р. Мейсоном для выделенных им первой и второй групп, объединяющих по-разному орнаментирован­ную посуду. Возраст ее — VIII и ЇХ вв., это самая простая монохромная бирюзовая глазурь. Позже начинается украшательство, люстр, много­цветье, соотношение компонентов в глазури становится другим, но ис­ходное сырье остается тем же. Подобная фрагментам глазури городища Конские воды по составу и третья группа глазурей Басры [9]. Она чуть более поздняя, в ней меньше SiO₂ и больше металлов. Но ведь это по­судная глазурь, очевидно, что сам слой посудной глазури тоньше, чем глазури архитектурной, и требует она большей однородности, меньшей зернистости. Близко к полю глазурей Басры на названной выше диа- граме расположено также поле «обычных» глазурей Кашана (не лю­стрированных и не от чаш Минаи, в которых, естественно, значительно больше металла, использованного для росписи и люстра). Данные о хи­мическом составе глазури Кашана похожи на полученные нами данные, но они приведены по единичным предметам, т. е. отдельным посудным фрагментам, потому требуют подтверждения.

На первый взгляд, сравнивать глазури Согда и Басры малопродук­тивно. Некоторые ограничения накладывает и то, что Г.В. Шишкина ра­ботала с коллекциями преимущественно советскими, а Р. Мейсон — с западными. Единственная точка их пересечения — коллекция Музея западного и восточного искусства им. Богдана и Варвары Ханенко, но в обоих источниках не описаны те образцы из музея, которые могли бы быть нам интересны. Фрагментарность и разрозненость сведений, разное время проведения исследований и применение разных методов, использование разных лабораторий уводят попытки наметить связи в область догадок. Однако, геологические данные указывают на целесо­образность таких гипотетических построений.

Согд, Кашан, Басра находятся в пределах одной геологической струк­туры, распространения одних и тех же формаций (рис. 1). Это массивы Копетдаг, Загрос, Приэльбрусье. Вся эта территория характеризуется ши­роким развитием выходящих на дневную поверхность месторождений. А именно так называемых свинцовых шляп — желтых и красных свинцовых охр. Одно из самых известных месторождений называется Алмалык — рыжая вершина (рис. 2). Здесь же расположено много месторождений с широким развитием минералов меди (часто представленных купоросами, сине-зелеными сульфатными соединениями меди). Это рыхлые, легкие в

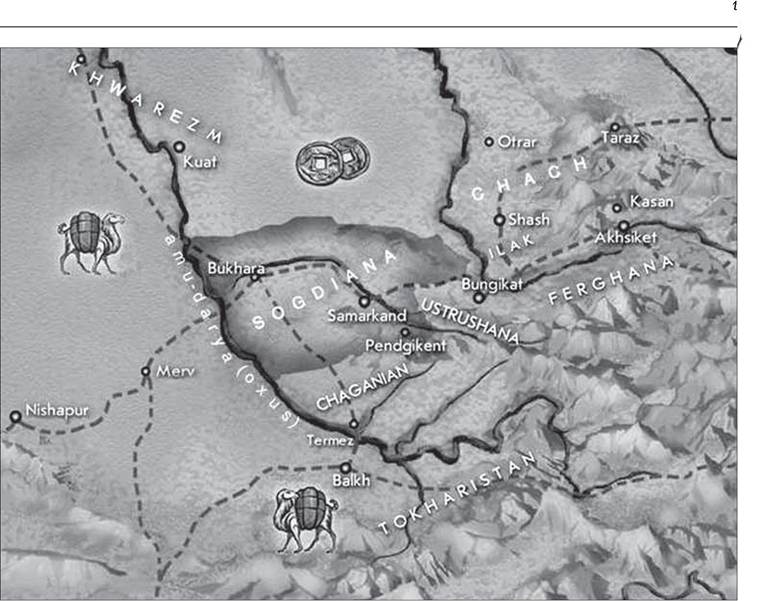

Рис. 1. Согдиана. Топоним использовался как название области Сугуда — провин­ции империи Ахеменидов, девятнадцатая в списке царя Дария Великого на скале Бехистун, занимала территорию современных Таджикистана (кроме Памира) и Уз­бекистана (кроме Хорезма). Согдиана лежала к северу от Бактрии (URL: http://www. sogdcoins.narod.ru/sogdiana/pic/map2a.jpg)

обработке руды, на поверхности преимущественно окисленные, глубже — сульфидные, состоящие из ярких, разноцветных вторичных минералов, легких в добыче и обработке, служивших готовым сырьем для разнообраз­ных красок. Все они характеризуются практически полным отсутствием железа, повышенным содержанием олова и несколько повышенным — се­ребра. Характерные минералы таких месторождений: малахит, азурит, брошантит, куприт, тенорит, самородная медь, золото и в незначительных количествах сульфиды — халькозин, халькопирит; комплексы фосфатных и силикатных соединений меди, таких как хризоколла, псевдомалахит, ли­бетенит, бирюза, элит, медистые галлуазиты, смеси каолинита с хризокол­лой, аморфные образования малахита. Вмещающие породы — кварциты, скарны (контактовые породы на границе внедрения магматических пород в глинистые осадочные), кварцевые песчаники, реже — глинистые породы. Возможно, они служили основой для кашина и ангоба, а в истертом виде и заполнителем для красок, добавкой к пигментам.

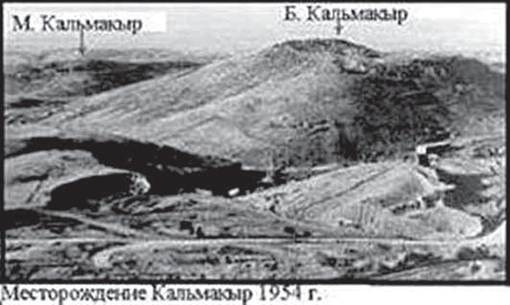

Рис. 2. Месторождение Кальмакыр расположено в 2—3 км восточнее города Алма­лык (URL: http://masters.donntu.org/2009/mech/saparov/ind/index.htm). В плане руд­ный штокверк вытянут в С-3 направлении на 3,5 км при ширине 1,8 км. На глубину оруденение прослеживается до 1200 м. На месторождении выделено три природных типа руд: окисленные, смешанные и сульфидные, первые два из них практически отработаны открытым способом. Первичные сульфидные руды представлены более чем 150-ю минералами, окисленные содержат 50—100 % отн. меди в окисленной форме. Очевидно, и в 1054 г. это выглядело примерно также

На территории названных массивов все (!) современные месторож­дения и рудопроявления открыты и описаны по археологическим дан­ным. Известно более тысячи старых горных выработок, относящихся к VIII—XIV векам, а наиболее активный период их разработки датируется X—XI вв. Например, на этой территории расположено Джезказганское месторождение меди, второе в мире по величине, принадлежащее к Главной медно-рудной провинции (Центральный Казахстан). В районе хребта Каратау (Южный Казахстан) известно множество месторожде­ний полиметаллов и богатых свинцовых руд. Есть письменные свиде­тельства того, что еще во времена джунгаров и Тамерлана в этих краях добывали медь, серебро, свинец и использовали эти металлы при стро­ительстве мечетей, в том числе и известного Туркестанкого мавзолея Ходжи Ахмеда Ясави.

Эти же территории в качестве источников сырья для глазурей Бас­ры и Согда указывает Р. Мейсон, описывая аналогичные геологические факты и используя те же топонимы, что и в истории геологического изучения указанной территории, упоминая Алмалык и подобные ему месторождения полиметаллов, разработка которых велась во времена Малик-Шаха и султана Мухаммеда (Malik Shah, Sultan Muhammad). То есть, в период своего расцвета в второй половине ХІ — начале ХІІ вв. Ве­ликая империя сельджуков, в которую входили практически все земли Ирана и Ирака, захватив Самарканд, Фергану, Бухару, начинает актив­ное строительство дорог, караван-сараев, медресе и мечетей. Кажется очевидным, что при этом активизируется и разработка крупных ме­сторождений на захваченных территориях, повышается потребность в исправном функционировании торговых путей для транспортировки, в том числе, строительного материала.

Также Р. Мейсон [9] полагает, что глазури Сирафа (портового горо­да времен сасанидов на берегу Персидского залива) также можно объ­единить и описывать вместе с глазурями Басры соответствующего пе­риода. Глазури Сирафа по технологии и составу аналогичны глазурям Самарканда и Афрасиаба. Для всей территории Ирака вообще харак­терны щелочные свинцово-оловянные глазури, полупрозрачные и про­зрачные, часто монохромные (даже для посуды). Правда температура обжига свинцовых и щелочно-свинцовых глазурей там несколько выше, чем на нашей территории: около 820—1100 °С.

Химический состав глазурей из Басры первой и второй групп, при­веденный в [9], таков, %: Na₂Q — 7,4—11,2; K₂Q — 4,1—4,9; СаО — 4,8—6,7; SnQ₂ до 5,6; PbO — 1,1—1,9; MgQ — 1,7—3,7; Al₂O₃ — 0,6—2,1; FeO — 0,5—1,0; SiQ₂ — 67,6—73,9. Не даны результаты о содержании Sb₂O₃, MnO, CuO, СоО, Ti, в тоже время, в работе [6] указано меньше натрия и больше ка­лия, однако сумма этих щелочей такая же.

Собственно глазурь содержит около 10 % окатанных зерен кварца, около 2 % КПШ, менее 1 % плагиоклаза, остальное — стекло. Размер зе­рен минералов — 0,1—0,8 мм, степень окатанности — от 0,2 до 0,9 (т. е. от частично сколотых до практически круглых). Зерна хорошо отсорти­рованы. На микрофотографиях однотонной бирюзовой глазури в [9] видны основная стеклянная масса, в ней — зерна редких темноцветных минералов (преимущественный размер — до 0,0125 мм), более крупные оплавленные зерна кварца. И состав и описание практически соответ­ствует полученным в KQ УкрГГРИ результатам.

Изложенное выше позволяет предположить, что могло быть при­мерно так. На Иранском нагорье существовали рудобывающие произ­водства, к которым, очевидно, было приурочено и изготовление пигмен­тов в виде сухих смесей на минеральной основе. Их дробили, истирали, смешивали с заполнителями и связующими компонентами и продавали. С Иранского нагорья сухие пигменты развозили в места изготовления керамики — архитектурной и посудной. Потому химия глазурей будет идентичной, а вот технология применения пигментов, различные до­бавки к ним и температуры обжига, а также основы, на которые нано­сили глазурь будут разными. В местах, где производили глазурованные изделия, т. е. там, где были печи, изготавливали основы для нанесения глазурей и подложки под глазурь уже из местного сырья, что, очевидно, диктовало и некоторые технологические особенности.

Например, в Самарканде на строительную керамику глазурь бирю­зовая наносится непосредственно, без создания подложки (ангоба), т. к. там основа керамики преимущественно глинистая — плотная и

массивная. Возможно, глазурь там была более дешевой или лучшего качества (а может, и то, и другое), поскольку производство располага­лось ближе к источнику сырья. Кроме того, территория Афрасиаба — лессовые холмы, где распространены довольно плотные глины. Они и служили основой для местной архитектурной керамики. Возможно, на такую плотную мелкозернистую основу наносить глазурь можно было без подложки — необходимое качество сохранялось. Интересно, что сейчас экскурсоводы и историки в Самарканде утверждают, что ста­рые глазурованные элементы сохранились и выглядят лучше, чем изго­товленные в последние десятилетия для реставрации памятников: все новые и реставрированные рассыпаются после первой-второй зимы, начинает растрескиваться, отлущиваться и осыпаться глазурь. Секре­ты старых составов и технологий «вечной» бирюзовой глазури сейчас восстановить не смогли.

В Украине, где распространены более рыхлые отложения, фраг­менты мозаики, точнее, их основа, более рыхлая и крохкая — песча­но-гипсовая с примесью глинистого материала. Глазурь на ней была бы менее устойчивой и долговечной, потому перед тем, как наносить дорогой краситель из привозного пигмента, прибывшего с Иранско­го нагорья по Великому Шелковому пути, эти фрагменты покрывали белой подложкой из мелко дробленой кварцево-гипсовой смеси. И именно потому на кирпичах ангоба нет — их делали по другой тех­нологии и из другого сырья. Кирпичи значительно более плотные и однородные, обожжены при более высокой температуре, слой окра­шенной в ярко-бирюзовый цвет поливы на них и так получался доста­точно равномерным. Возможно также, что ангоб позволял уменьшить расход пигмента, поскольку делался из местного сырья и давал воз­можность наносить более тонкий слой краски. В пользу идеи о мест­ном происхождении сырья подложки говорит также то, что открытая нами в 2012 году часть пола мечети в Конских водах была покрыта бе­лым слоем кварцево-гипсовой «стяжки» толщиной 2—5 мм: так щедро расходовать строители могли более дешевое, скорее всего местное, доступное сырье.

Поскольку глазури, изученные в Украине и Средней Азии, различ­ны по количеству кварца и гипса в них, можно также предположить, что пигменты, добытые на Иранском нагорье, «разбавляли» во мно­гих местах: в точках перепродажи и там, где изготавливали глазуро­ванные изделия. Их продавали по весу, потому продавцы в мешки с пигментом и в шихту добавляли кварцевый песок, который не мог­ли, не успевали или не очень старались достаточно измельчить. Чем ближе к месту добычи минеральных составляющих красок (Иранско­му нагорью), тем плотнее, однороднее и ярче глазурь — в литератур­ных источниках не упоминаются кварцевые мелкие зерна и осколки, присутствующие в поливе, а в Украине они есть. Чем дальше от места добычи, тем выше цена, тем больше перекупщиков и тем хуже товар — обыкновенное торговое мошенничество. Возможно, «разбавление» пигментов позволяло удешевить производство, что покупателей плит­ки, видимо, устраивало.

ВЫВОДЫ

Проведено наиболее полное по набору примененных аналитических методов (из пока обнаруженных в литературе) исследование глазурей архитектурной керамики XIV в. в Украине.

Состав основы мозаичных плиток не позволяет сделать выводов о ее происхождении — это практически чистый аллювиальный кварце­вый песок. Некоторые косвенные признаки позволяют предположить, что для основы сырье использовалось местное. Таким образом, во­прос о расположении ближайшей к месту строительства печи остает­ся открытым.

Для производства глазурей использовано не местное (не украинское) сырье. Состав изученной глазури, имеющиеся археологические и геологи­ческие данные свидетельствуют, что сырье для нее могло быть добыто на территории Иранского нагорья и прилегающих землях — от Самар­канда до Басры. На всей этой территории развиты однотипные геоло­гические формации с близкими по составу полиметаллическими место­рождениями, известными по крайней мере с VIII века.

Имеющиеся сведения о составе посудной глазури позволяют гово­рить об общем сырье для ее производства на указанной территории: описанные разными авторами составы свидетельствуют скорее о тех­нологической разнице, чем вещественной.

Подтвердить или опровергнуть изложенное можно только на ос­новании результатов аналогичного исследования строительной кера­мики этого региона при условии применения унифицированного ком­плекса методов.

Я искренне благодарна профессору Запорожского национального университета Михаилу Васильевичу Ельникову за предоставленные об­разцы для исследования и интересное общение, заместителю генераль­ного директора Национального музея искусств имени Богдана и Варва­ры Ханенко Анне Борисовне Рудык — за возможность воспользоваться научной библиотекой музея и консультации, бессменному руководите­лю «Новой археологической школы» Олегу Валентиновичу Тубольцеву — за вдохновение и поддержку.

Список использованных источников

1. Левин С. НеДикое поле // ПравДа. — 2008. — № 30 (91) [Электронный ресурс]. — Режим доступа: http://garrett.org.ua/index.php?topic=78.0 — (Дата обращения 15.04.2017).

2. Запорожские студенты откопали мечеть времен Золотой Орды // Вести. — 2015. 19 авг. [Электронный ресурс]. — Режим доступа: http://vesti-ukr.com/nauka-i- tehnologii/111434-zaporozhskie-studenty-otkopali-mechet-vremen-zolotoj-ordy — (Да­та обращения 15.04.2017).

3. Кулаков К. В Запорожье представили уникальные артефакты средневековых го­родов Золотой Орды. // Время новостей. 2015. 24 апр. [Электронный ресурс]. — Режим доступа: https://timenews.in.ua/170331/v-zaporozh-ye-predstavili-unikal-nye- artefakty-srednevekovykh-gorodov-zolotoy-ordy — (Дата обращения 15.04.2017).

4. Запорожские студенты раскапывали золотоордынский город на реке Конка (фо­то). // ZaБор. 2015. 06 авг. [Электронный ресурс]. — Режим доступа: http://zabor.zp.ua/ www/content/zaporozhskie-studenty-raskapyvali-zolotoordynskii-gorod-na-reke-konka- foto — (Дата обращения 15.04.2017).

5. ПублікаціїЇ доцента М.В. Єльнікова. // Історичний факультет ЗНУ. [Электронный ресурс]. — Режим доступа: http://history.znu.edu.ua/1773.ukr.html — (Дата звернен­ня 15.04.2017).

6. Коваль В.Ю. Керамика Востока на Руси. Конец IX—XVII век. — М. : Наука, 2010. — 270 с.

7. Шишкина Г.В. Глазурованная керамика Согда (вторая половина VIII — начало XIII в.). — Ташкент : ФАН (Узбек. ССР), 1979. 157 с.

8. Технология и исследование произведений станковой и настенной живописи. — М. : Госниир, 2000 [Электронный ресурс]. — Режим доступа: http://www.art-con. ru/node/311

9. Robert B.J. Mason. Shine Like the Sun (Lustre-Painted and Associated Pottery from the Medieval Middle East). — Mazda Publishers, Inc. in assotiation with Royal Ontario Museum, 2004. — 266 p.
