§ 17.2. ПЛАСТИНЧАТЫЕ КОМПРЕССОРЫ

Пластинчатый компрессор состоит из цилиндра, в котором вращается эксцентрично расположенный ротор с пластинами, уложенными в пазы. В отличие от шиберного насоса объём камер (ячеек), разделённых пластинами, при вращении ротора изменяется от максимального значения до минимального, вследствие чего газ сжимается постепенно с момента отсечки камеры от всасывающего канала в точке a (рис.

17.1) до момента, когда передняя пластина камеры достигает кромки выхлопного окна b.

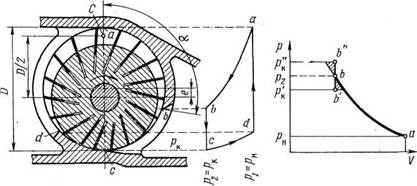

Рис. 17.1. Схема пластинчатого компрессора и индикаторные диаграммы: abcd — нормальная (p2 = pκ): abb- линия сжатия с «недожатием» газа (p2pk)

После мгновенного выравнивания давление в камере при этом газ выталкивается в нагнетательный канал до тех пор, пока передняя пластина камеры не достигает точки, в которой ротор почти касается цилиндра

сохраняется постоянным,

(точка c). При движении камеры в области от cдо dрасширяется остаток газа,

заключённый в «мёртвом» пространстве (в зазоре между ротором и цилиндром вего нижней части).

Диаграмма изменения давления, изображенная справа на рис.17.1, напоминает индикаторную диаграмму поршневого компрессора. Но это только в том случае, если давление сжатия p2, зависящее от с т е п е н и с ж а т и я камеры на участке ab,равно давлению в нагнетательном патрубке p1

<< | >>
Источник: В. М. КАСЬЯНОВ, С. В. КРИВЕНКОВ, А. И. ХОДЫРЕВ, А. Г. ЧЕРНОБЫЛЬСКИЙ. ГИДРОМАШИНЫ И КОМПРЕССОРЫ. Конспект лекций для студентов ВУЗов.
