§ 17.7. ВИНТОВЫЕ КОМПРЕССОРНЫЕ УСТАНОВКИ, ПРИМЕНЯЕМЫЕ В НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

Винтовые компрессоры имеют важное значение для оснащения буровых и нефтепромысловых компрессорных установок.

Существуют унифицированные ряды винтовых машин.

Один ряд компрессоров сухого сжатия включает десять базовых компрессоров.

К нему относятся одноступенчатые машины с максимальным давлением 0,4 МПа и двухступенчатые - до 1,15 МПа с объёмным расходом воздуха Vн от 0,38 до 96 тыс. м³ / ч.

К другому ряду относятся маслозаполненные одноступенчатые, рассчитанные на конечное давление 0,8 МПа, воздушные компрессоры с объёмным расходом воздуха Vн от 0,24 до 24 тыс. м³ / ч. Кроме воздушных машин, на базе этого ряда выпускаются компрессоры, предназначенные для сбора и транспортирования нефтяных газов.

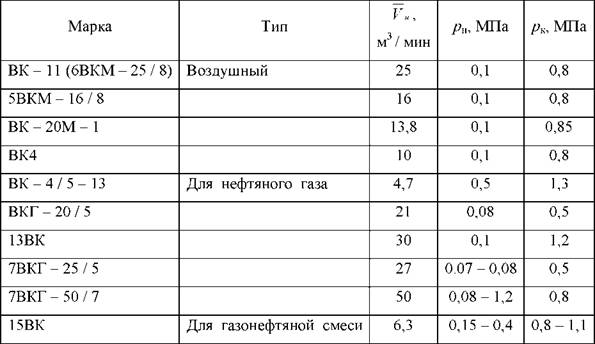

Таблица 17.1

Основные технические показатели электроприводных компрессоров

Маслозаполненный компрессор ВК - 11 с непосредственным приводом от асинхронного двигателя мощностью 200 кВт (n = 2960 об / мин) с автоматическим регулированием подачи используется в лёгких буровых установках. Установка смонтирована на раме, имеет двухступенчатый маслоотделитель.

Маслозаполненный компрессор ВК - 20М - 1, выпускаемый серийно, предназначен для питания пнквматической системы буровой установки (в частности, СБУ - 160).

Компрессор ВК - 4 / 5 - 13 предназначен для дожатия нефтяного газа первой ступени сепарации и подачи его в камеру сгорания двигателя, используемого для привода генератора переменного тока в передвижной электростанции. В транспортабельной установки агрегаты смонтированы на раме - салазках и закрыты

кожухом. Частота вращения вала компрессора 15 тыс. об. мин, привод от электродвигателя через мультипликатор. Для охлаждения масла и газа установлены аппараты воздушного охлаждения. Система автоматически обеспечивает контроль параметров и защиту от аварийных режимов работы.

Компрессор ВКГ - 20 / 5 используется для сжатия нефтяного газа второй ступени сепарации. Этот компрессор интересен тем, что в нём применено впрыскивание нефти, используемой также для смазки подшипников и шестерён связи. Установка, смонтированная на раме - салазках, предназначена для работы на открытых площадках.

Компрессор 7ВКГ - 25 / 5, также нефтезаполненный, имеет непосредственный привод от электродвигателя мощностью 160 кВт (п = 2965 об / мин). Расход нефти на охлаждение газа составляет 70 - 80 л / мин, на смазку и на затвор узлов концевого уплотнения 10 - 15 л / мин. Нефть, впрыскиваемая в компрессор, улавливается в нефтеотделителе (сепраторе), а затем в сетчатом фильтре. Очищенный газ поступает к потребителю, а отделённая нефть под давлением газа направляется в нефтяной резервуар.

Моноблочный агрегат 7ВКГ - 50 / 7 построен с использованием более мощного маслозаполненного компрессора (N = 400 кВт) усовершенствованной конструкции.

Насос - компрессор 15ВК мощностью 102 кВт (п ≈ 1500 об / мин) предназначен для сжатия газонефтяной смеси с количеством жидкой фазы по объёму до 2,1 %. Смазка подшипников и шестерён связи осуществляется перекачиваемой смесью. Особенность конструкции - наличие на стороне нагнетания клапанов, способствующих снижению гидравлических ударов при большом содержании жидкости в смеси.
